延边朝鲜族油浸式隔离变压器全面解析

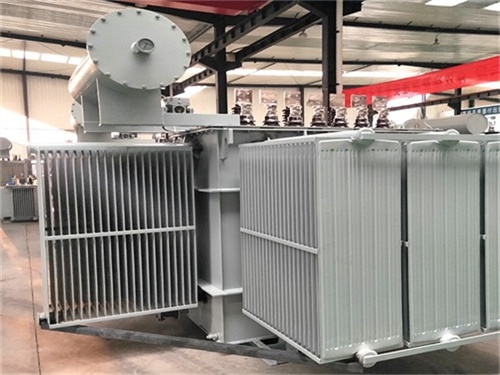

延边朝鲜族油浸式隔离变压器是一种通过电磁感应原理实现电气隔离、电压变换和能量传输的设备，其核心特点是一次侧与二次侧绕组之间无电气直接连接，且绕组浸没在绝缘油中以增强散热和绝缘性能。以下从原理、结构、应用、选型、运维及常见问题等方面展开分析。
一、核心原理与功能
1. 电气隔离原理
隔离作用：一次侧(输入)与二次侧(输出)绕组通过铁芯耦合，但无电气连接，可阻断直流分量和高频干扰信号。
电压变换：通过改变绕组匝数比实现升压或降压(如10kV/0.4kV)。
安全防护：隔离地电位，防止触电事故(如医疗设备中隔离患者与市电)。
2. 延边朝鲜族油浸式设计的优势
绝缘性能：绝缘油(如矿物油或合成酯)的击穿电压可达30kV/2.5mm，远高于空气。
散热能力：油的导热系数是空气的12倍，可有效降低绕组温升。
消弧与灭弧：油中电弧可被分解为气体(如氢气)，抑制故障扩大。

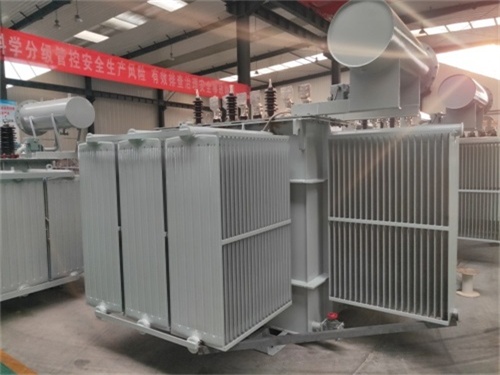

二、结构与关键组件

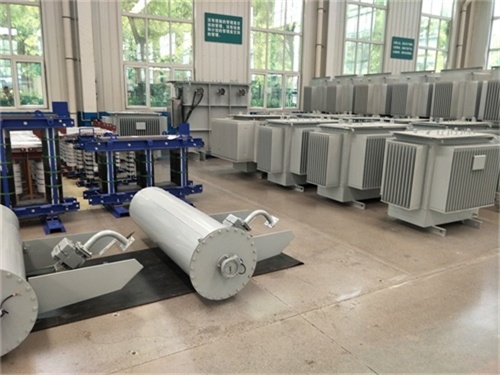

1. 核心部件

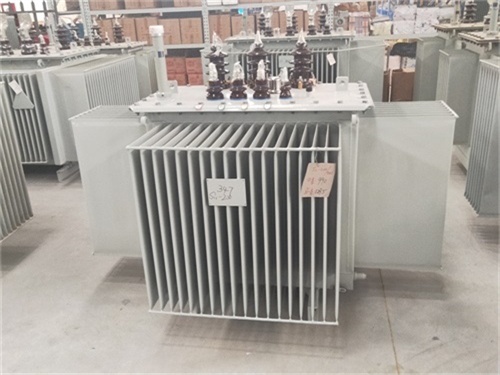

| 组件 | 功能与特点 |
|---|---|
| 铁芯 | 采用高导磁硅钢片（如30QG130），降低磁滞和涡流损耗。 |
| 绕组 | 一次侧与二次侧绕组独立绝缘，层间绝缘材料为电缆纸或Nomex纸。 |
| 绝缘油 | 矿物油（成本低）或环保型合成酯（可降解，耐高温）。 |
| 油箱 | 波纹油箱（自动补偿油体积变化）或密封油箱（防潮防尘）。 |
| 保护装置 | 瓦斯继电器（检测油中气体）、压力释放阀（超压保护）、温度控制器（实时监测）。 |

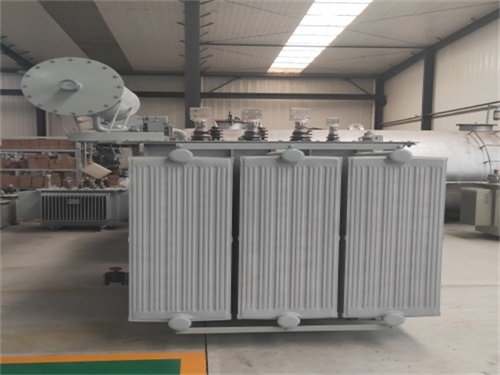

2. 隔离特性设计
双绕组结构：一次侧与二次侧绕组完全独立，绕组间绝缘距离≥10mm(10kV等级)。
静电屏蔽层：在绕组间增加铜箔屏蔽层，接地后消除电容耦合干扰。
高绝缘等级：绕组绝缘等级通常为F级(155℃)或H级(180℃)。
三、典型应用场景
1. 工业领域
防干扰隔离：
数控机床、PLC控制系统：隔离市电干扰，保障设备稳定运行。
示例：某汽车工厂使用100kVA油浸隔离变，将变频器干扰电压从50V降至2V以下。
安全防护：
矿井、化工厂：防止设备漏电引发爆炸(符合Ex防爆标准)。
2. 医疗领域
患者安全：
手术室、ICU设备：隔离市电地线，避免微电击(如心电监护仪需隔离电压≤10μV)。
规范要求：符合IEC 60601-1标准，泄漏电流≤0.5mA。
3. 新能源与轨道交通
光伏电站：
隔离逆变器与电网，防止直流分量注入变压器(导致铁芯饱和)。
轨道交通：
牵引供电系统：隔离直流制式与交流设备，减少杂散电流腐蚀。
4. 特殊环境
高海拔地区：
海拔3000m以上需降容使用(如容量降低10%/1000m)。
极寒地区：
使用-40℃低温油，并加装加热器防止油凝固。
四、选型关键参数
1. 容量与电压等级
容量选择：
根据负载功率计算(需考虑启动冲击电流，如电机负载需放大1.5~2倍)。
示例：负载总功率80kW，功率因数0.8，则变压器容量≥80/0.8=100kVA。
电压等级：
一次侧：10kV、6kV或35kV(根据电网电压)。
二次侧：0.4kV、0.69kV或用户定制电压。
2. 隔离性能指标
绝缘电阻：
一次侧对二次侧及地≥1000MΩ(500V兆欧表测量)。
耐压试验：
工频耐压：一次侧对二次侧及地35kV/1min(10kV等级)。
冲击耐压：±75kV(雷电冲击)。
泄漏电流：
医疗设备用隔离变≤0.5mA(500V测试电压)。
3. 环境适应性
防护等级：
户外型：IP54(防尘防水)。
室内型：IP23(防滴水)。
温升限值：
顶层油温升≤55K(A级绝缘)，绕组温升≤65K。
五、运维与故障处理
1. 日常巡检
油位与油温：
油位计指示应在正常范围内(环境温度对应刻度)。
顶层油温≤85℃(负载率≤80%时)。
声音与振动：
正常为均匀嗡嗡声，异常噪音(如放电声)需停机检查。
2. 定期试验
| 试验项目 | 周期 | 标准 |
|---|---|---|
| 绝缘电阻测试 | 1年 | ≥1000MΩ（500V兆欧表） |
| 直流电阻测试 | 3年 | 三相不平衡率≤2% |
| 介损测试 | 3年 | tanδ≤0.5%（20℃时） |
| 油色谱分析 | 1年 | H₂≤150μL/L，总烃≤150μL/L |
3. 常见故障与处理
| 故障现象 | 可能原因 | 解决方案 |
|---|---|---|
| 输出电压异常 | 绕组匝间短路或分接开关故障 | 返厂检修，更换绕组或分接开关 |
| 油位下降 | 密封垫老化或油箱漏油 | 更换密封垫，补油或焊接修复 |
| 瓦斯继电器动作 | 内部放电或过热 | 取油样分析，必要时吊芯检查 |
| 噪声增大 | 铁芯松动或负载过载 | 紧固铁芯螺栓，降低负载 |
六、与干式隔离变压器的对比
| 特性 | 油浸式隔离变压器 | 干式隔离变压器 |
|---|---|---|
| 绝缘介质 | 绝缘油 | 环氧树脂或空气 |
| 散热能力 | 强（油循环） | 弱（需风机强制冷却） |
| 防火性能 | 差（油可燃） | 优（阻燃材料） |
| 环境适应性 | 户外/高湿度环境 | 室内/干燥环境 |
| 维护成本 | 低（油可过滤重复使用） | 高（环氧树脂老化需更换） |
| 应用场景 | 工业、新能源、高海拔 | 医疗、数据中心、地铁 |
选型建议：
优先选延边朝鲜族油浸式：户外、高负载、对成本敏感场景。
优先选干式：室内、防火要求高、维护人力充足场景。
七、总结
延边朝鲜族油浸式隔离变压器通过电气隔离和油浸设计，兼顾了安全性、可靠性和经济性，是工业、医疗及新能源领域的核心设备。选型时需重点关注容量、隔离性能和环境适应性，运维中需加强油位、油温和绝缘状态的监测。通过科学选型与精细化管理，可显著提升设备寿命和系统稳定性。
推荐应用场景：
高负载工业设备(如电炉、电镀生产线)。
新能源电站(光伏、风电并网隔离)。
高海拔或极寒地区的户外供电系统。
